Essai de densité sur site au cône de sable à Créteil : contrôle de compactage fiable

Conception fondée sur les données. Livraison fiable.

EN SAVOIR PLUS

Entre les alluvions modernes de la plaine de la Marne et les plateaux calcaires du sud de Créteil, la nature du sol change radicalement en quelques centaines de mètres. Travailler sur les limons sableux du quartier de l'Échat exige un compactage bien différent de celui qu'on applique sur les marnes et caillasses du Mont-Mesly. C'est justement cette hétérogénéité qui rend l'essai de densité sur site par méthode du cône de sable incontournable. Quand on remblaie une tranchée ou qu'on prépare une plateforme avant de couler une fondation, le vrai juge de paix reste la masse volumique sèche mesurée in situ. Sans cette vérification, on navigue à vue, et le risque de tassements différentiels devient bien réel dans une ville où la nappe phréatique de la Marne fluctue selon les saisons.

Un essai au cône de sable bien exécuté donne la masse volumique sèche réelle du remblai, et c'est la seule valeur qui engage la pérennité de l'ouvrage.

Nos domaines de service

Démarche et périmètre

L'erreur qu'on voit trop souvent sur les chantiers de Créteil, c'est de se contenter du relevé du compactomètre en se disant que le nombre de passes du rouleau garantit la densité. Le compactomètre donne une indication, un pourcentage de l'OPN, mais il ne mesure pas la masse volumique réelle du sol foisonné qu'on vient de mettre en place. Nous intervenons régulièrement après coup sur des voiries provisoires qui commencent à se déformer parce que le remblai sous-jacent n'atteignait pas les 95 % de l'Optimum Proctor Normal exigé par le cahier des charges. Avec l'essai au cône de sable selon NF P 94-061-3, on extrait un échantillon représentatif, on pèse, on sèche à l'étuve, et on compare directement avec la référence Proctor du laboratoire. C'est ce contrôle croisé qui permet de valider une couche avant de passer à la suivante, et d'éviter les litiges en phase de réception. Dans les zones sensibles aux remontées de nappe, on couple souvent ce contrôle avec un essai de perméabilité in situ pour vérifier que le compactage n'a pas dégradé les caractéristiques drainantes du matériau.

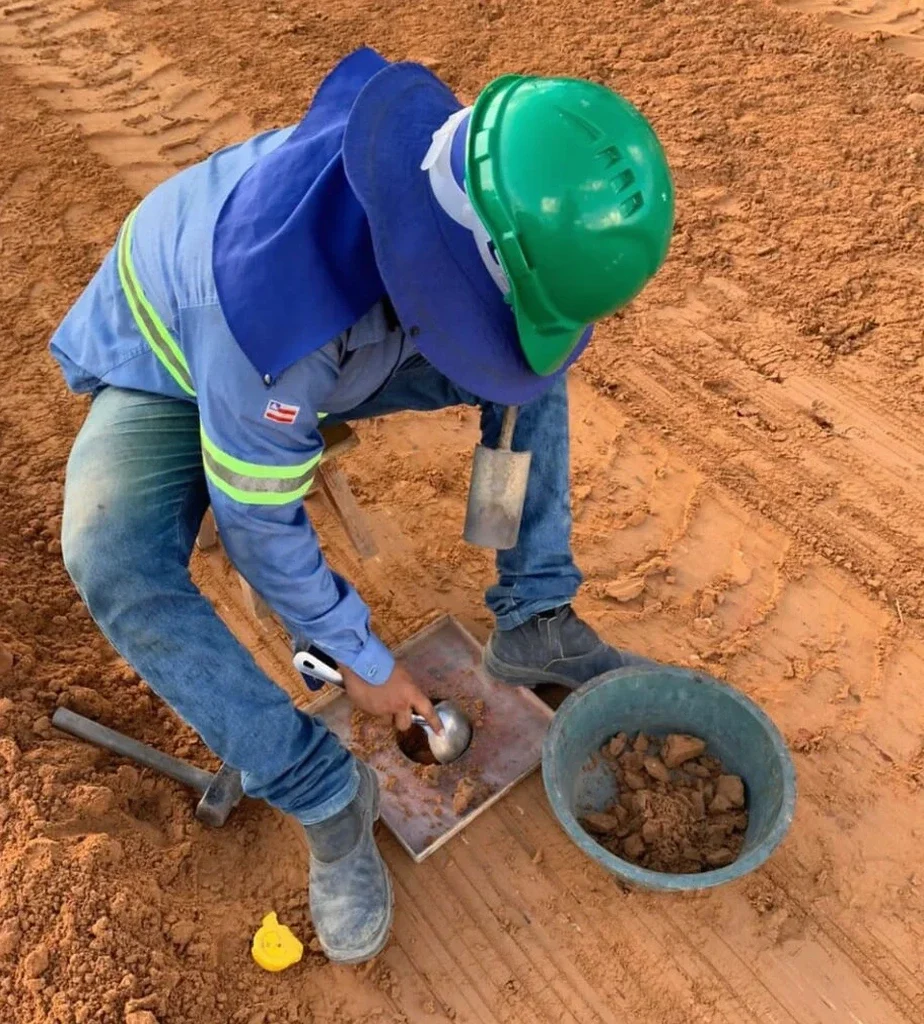

Essai de densité sur site au cône de sable à Créteil : contrôle de compactage fiable
Image technique — Créteil

Particularités du site

Sur les chantiers de Créteil, on observe souvent que les remblais réalisés en période humide, entre novembre et mars, affichent des teneurs en eau bien supérieures à l'optimum Proctor. Le sol des buttes témoins du plateau de Brie, souvent réemployé en remblai, devient très sensible à l'eau dès qu'on dépasse 18-20 % de teneur en eau. Si on compacte un matériau trop humide, il foisonne, on croit atteindre la densité, mais en réalité on emprisonne de l'eau qui s'évacuera plus tard en créant des vides. Un essai de densité au cône de sable permet de détecter ce problème immédiatement, parce qu'il mesure aussi la teneur en eau in situ. Le risque, c'est d'accepter une couche visuellement bonne mais structurellement défaillante, ce qui se paie cash quand les premiers bus articulés empruntent la voirie neuve et que l'orniérage apparaît.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Normes applicables

NF P 94-061-3 (Sols : reconnaissance et essais - Détermination de la masse volumique en place - Méthode au cône de sable), NF P 94-093 (Détermination des références de compactage d'un matériau - Essai Proctor Normal et Modifié), NF EN 13286-2 (Mélanges traités et mélanges non traités aux liants hydrauliques - Partie 2 : méthodes d'essai de détermination en laboratoire de la masse volumique de référence et de la teneur en eau - Compactage Proctor), Guide technique GTR (Réalisation des remblais et des couches de forme, SETRA-LCPC, fascicules I et II)

Valeurs typiques

ParamètreValeur typique
Norme de référenceNF P 94-061-3 (détermination de la masse volumique en place au cône de sable)
Principe de l'essaiExcavation calibrée, pesée du sable de remplissage, détermination du volume exact et de la teneur en eau
Sable calibré utiliséSable de Fontainebleau ou équivalent, masse volumique connue, tamisé et séché avant usage
Profondeur d'investigationGénéralement 0 à 30 cm sous la surface compactée, adaptable selon la couche à contrôler
Fréquence de contrôle recommandée1 essai tous les 500 m² par couche compactée, ou selon spécifications du marché (GTR, CCTG)
Rendu d'essaiMasse volumique sèche (kN/m³), teneur en eau (%), pourcentage de compactage par rapport à l'OPN ou OPM
Accréditation laboratoireEssai réalisé sous accréditation COFRAC Essais, programme 132 (sols : reconnaissances et essais)

Questions courantes

Quel est le prix d'un essai de densité au cône de sable à Créteil ?

Le coût unitaire d'un essai de densité sur site par méthode du cône de sable à Créteil se situe entre 110 € et 130 € par point, incluant le déplacement dans le Val-de-Marne, le matériel étalonné, la détermination de la teneur en eau par étuve et le rapport d'essai. Ce tarif s'entend pour une campagne d'au moins 5 essais dans la même journée. Pour des interventions ponctuelles, un forfait déplacement peut s'ajouter.

Quelle norme régit l'essai de densité au cône de sable ?

L'essai de densité en place par la méthode du cône de sable est régi par la norme française NF P 94-061-3. Cette norme décrit le mode opératoire complet : creusement de la cavité, détermination du volume par remplissage au sable calibré, pesée du matériau extrait, séchage à l'étuve et calcul de la masse volumique sèche en place. Notre laboratoire réalise cet essai sous accréditation COFRAC programme 132.

À quelle fréquence faut-il réaliser des essais de densité sur un chantier de remblai ?

La fréquence des essais de densité dépend du type d'ouvrage et des spécifications du marché. Le Guide Technique GTR (SETRA-LCPC) recommande généralement un essai tous les 500 m² par couche compactée pour un remblai courant. Pour une couche de forme sous chaussée, on peut descendre à un essai tous les 200 m². Sur les chantiers linéaires comme les tranchées de réseaux à Créteil, nous préconisons un essai tous les 50 mètres linéaires par couche.

Quelle est la différence entre un essai au cône de sable et un essai au densitomètre à membrane ?

Les deux méthodes mesurent la masse volumique en place, mais le cône de sable utilise un sable calibré (généralement du sable de Fontainebleau) pour déterminer le volume exact de la cavité, tandis que le densitomètre à membrane utilise un ballon souple rempli d'eau ou d'air. La méthode au cône de sable, conforme à la NF P 94-061-3, est privilégiée dans les sols fins à graveleux et reste la référence pour les contrôles de compactage en remblai. Elle est moins sensible aux irrégularités de paroi que la membrane.
